领普 ES3 人体传感器维修记录

在浴室里面兢兢业业工作了一年的es3突然断联，以为是老问题没电了，给他换了个新的电池。
但这次它没有活过来，按了重置按钮也没有反应。另外我注意到纽扣电池有点微微发热，我知道应该是es3寄了。😅
因为保修期已经过期了，所以我决定自己维修。

拆解 & 主板结构

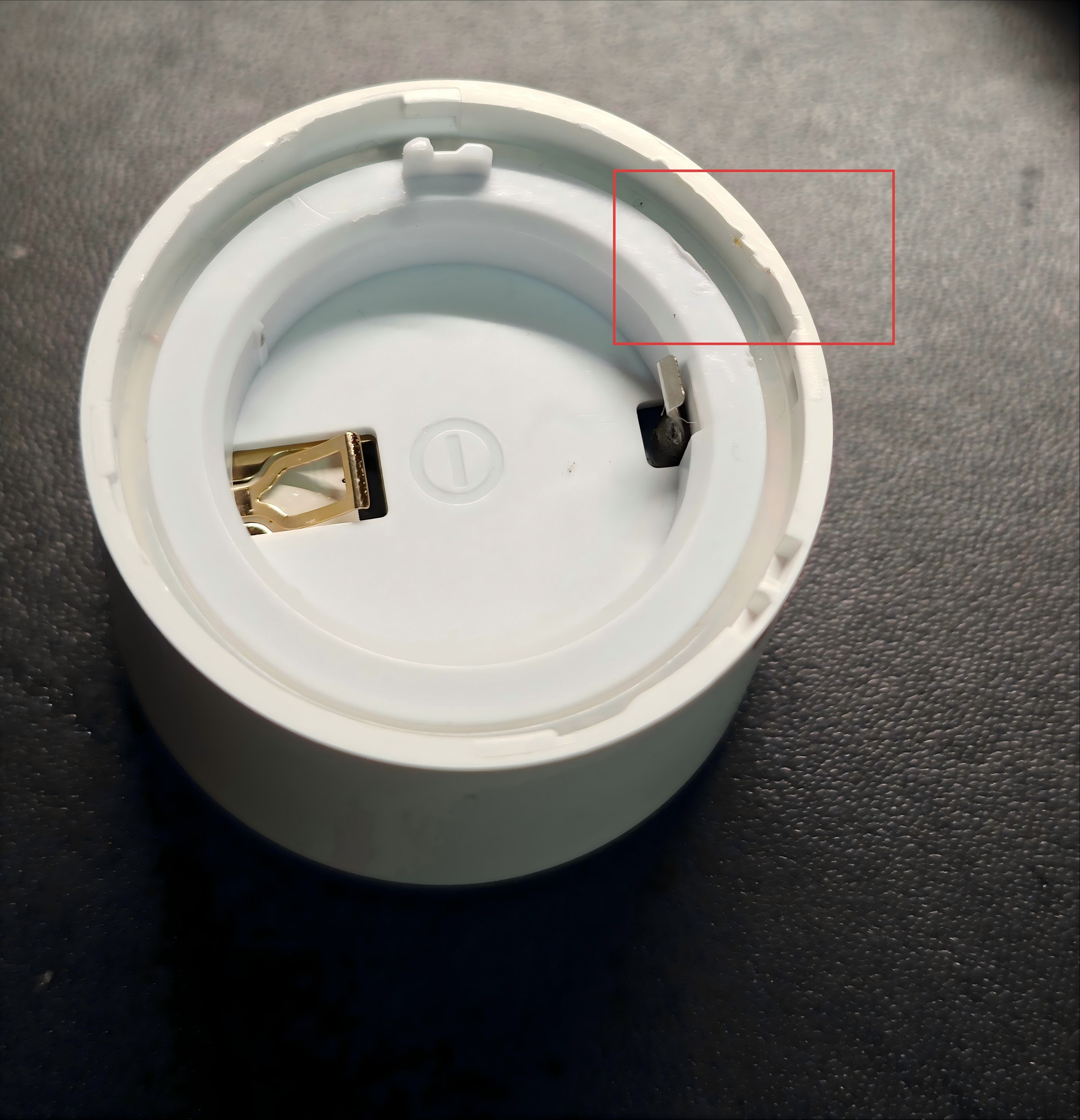

从电池仓侧边防水胶圈处撬开

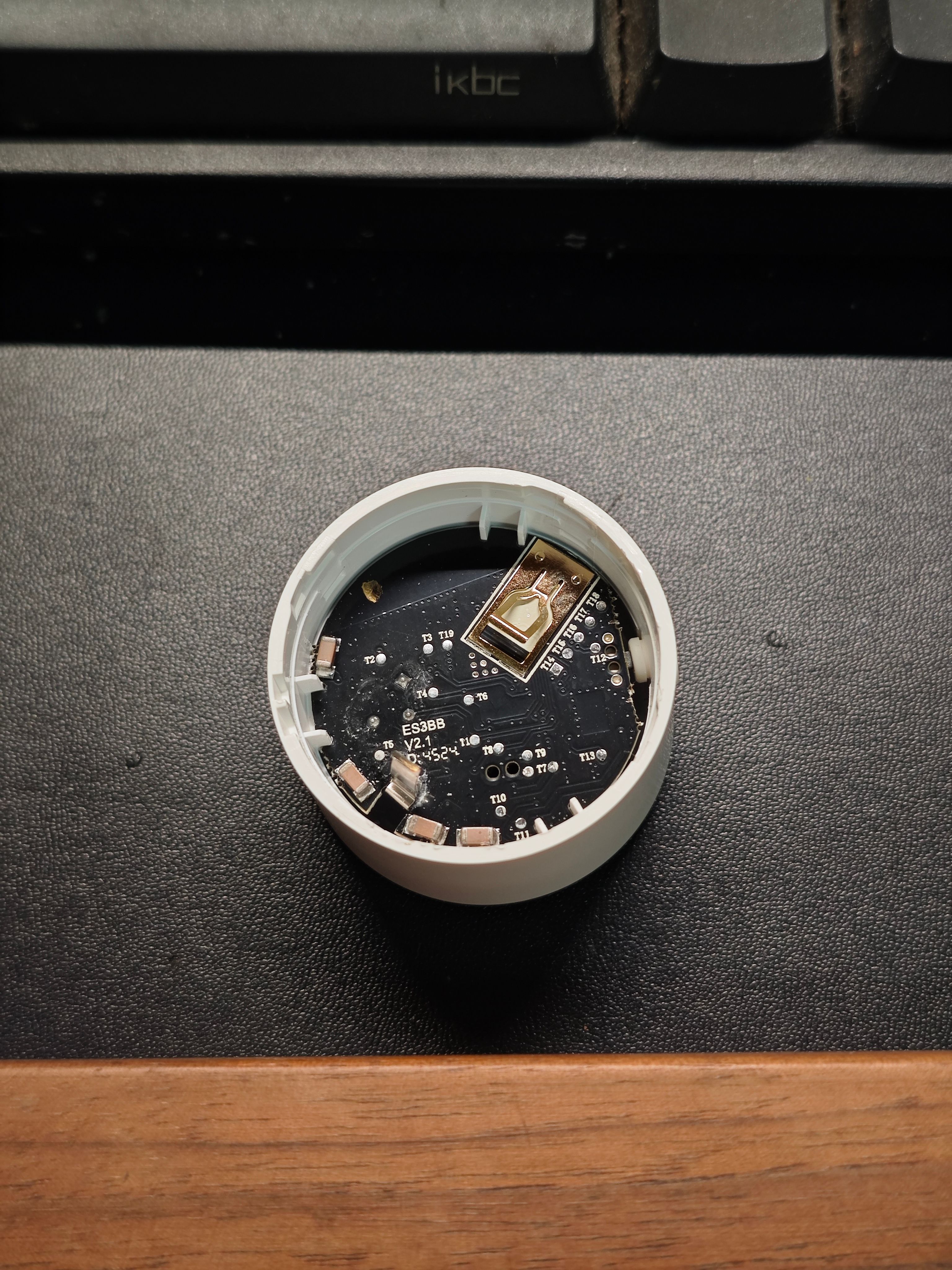

拆开后能看到PCB背面，有一些电容和测试点（这里能看到一些水印渍，怀疑进水了？毕竟在浴室里）

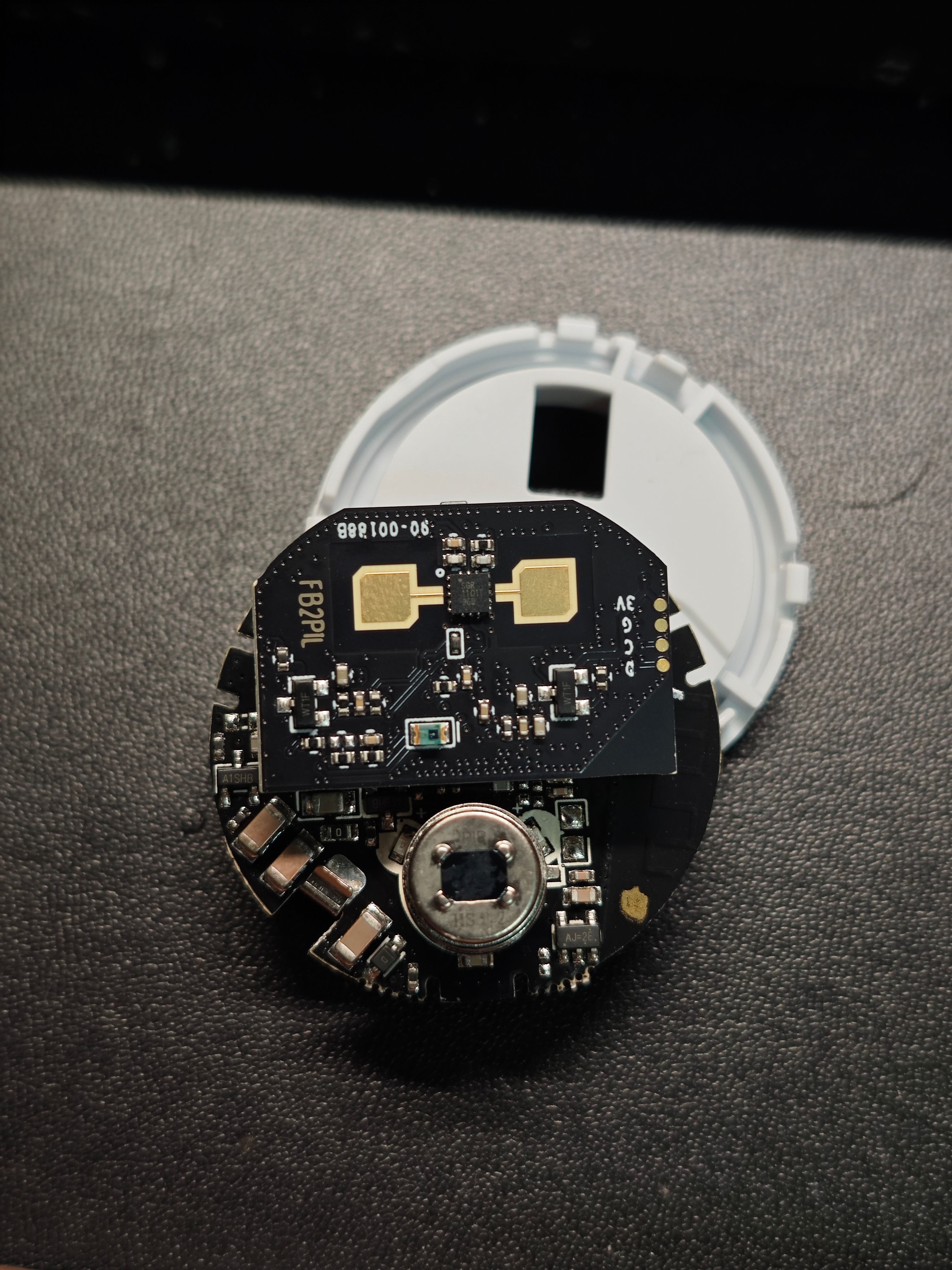

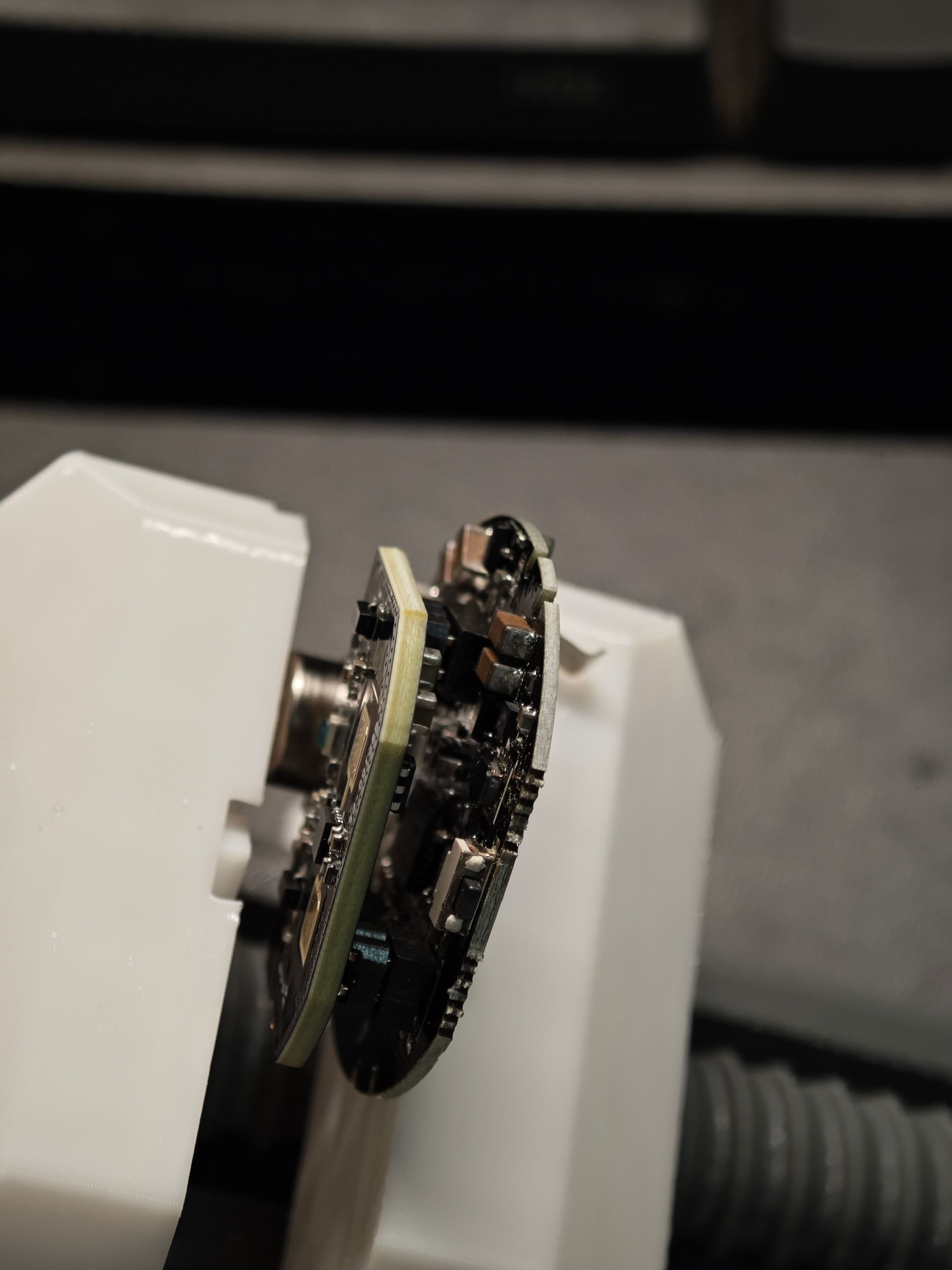

继续撬，将整个主板取出来，整体两层结构，雷达模块堆叠到主板上，通过针脚连接。

定位 & 维修

用可调电源给es3供电，好家伙，直接短路了。

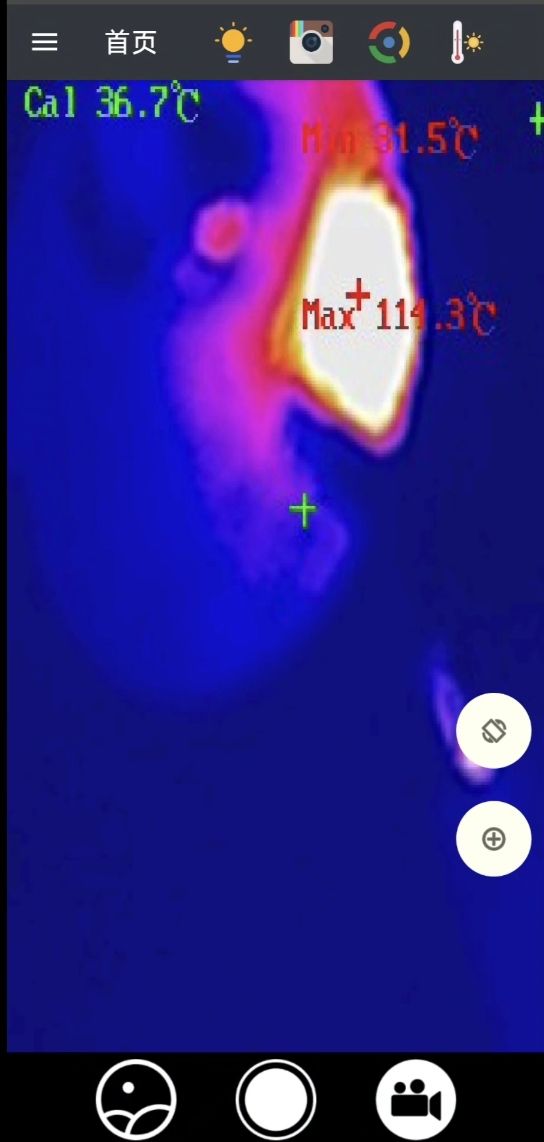

那直接烧个机吧，配合红外热成像仪，定位到短路点。

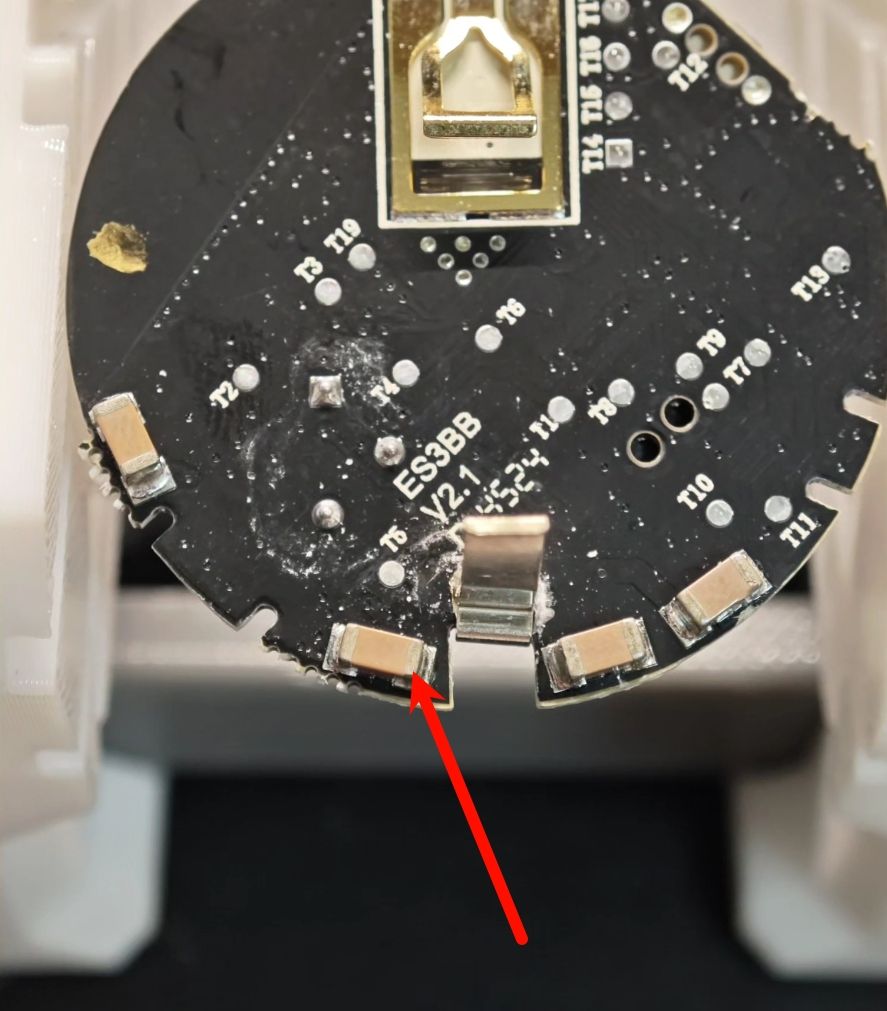

发热点指向一个MLCC电容，用万用表打一下阻值，只有2Ω

电烙铁直接把电容淦下来，再测了一下焊盘，电阻值恢复了
那上个电？

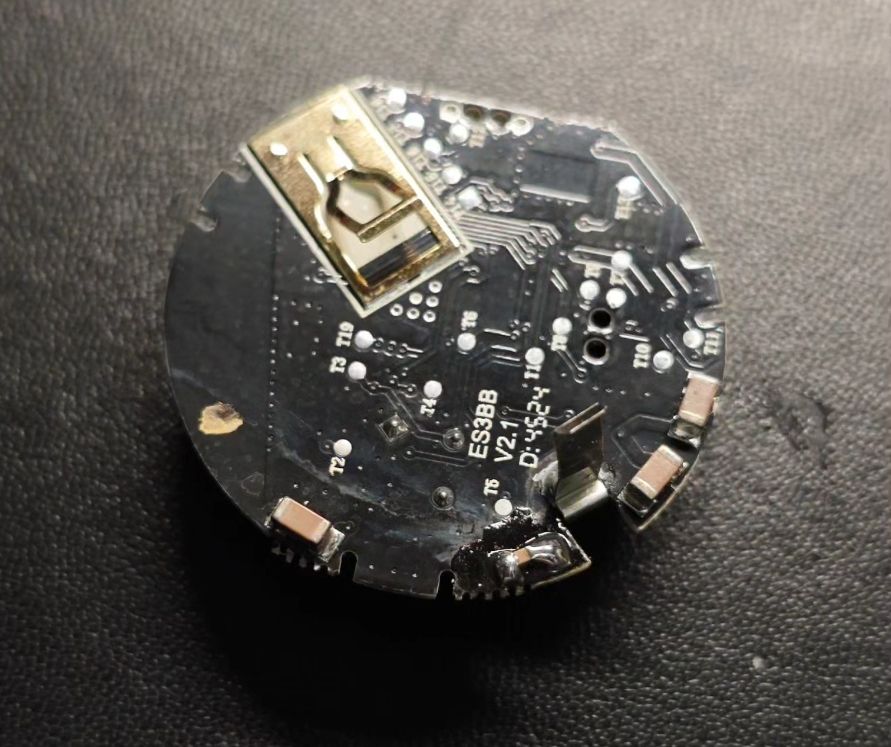

ok 恢复了。但是并不知道原来电容是多大的，看他在电源正极附近，姑且认为他是旁路电容吧，补一个100nF的电容，没找到相同封装的，堆了一坨锡🤣

总结

总之就是一颗电容短路把整个机器干趴下了，拆掉之后就恢复了。
至于补上的这个 100nF 到底是不是原厂同款，我也不确定，只能说它现在确实能正常工作，先用着再观察吧。
另外这玩意儿常年待在浴室里，板子上也能看到一点像受潮留下的痕迹，所以这次寄掉，多半还是和浴室潮湿 + 广东逆天湿度环境有关。
